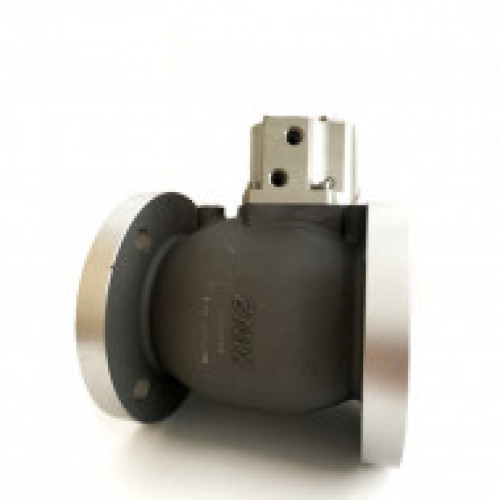

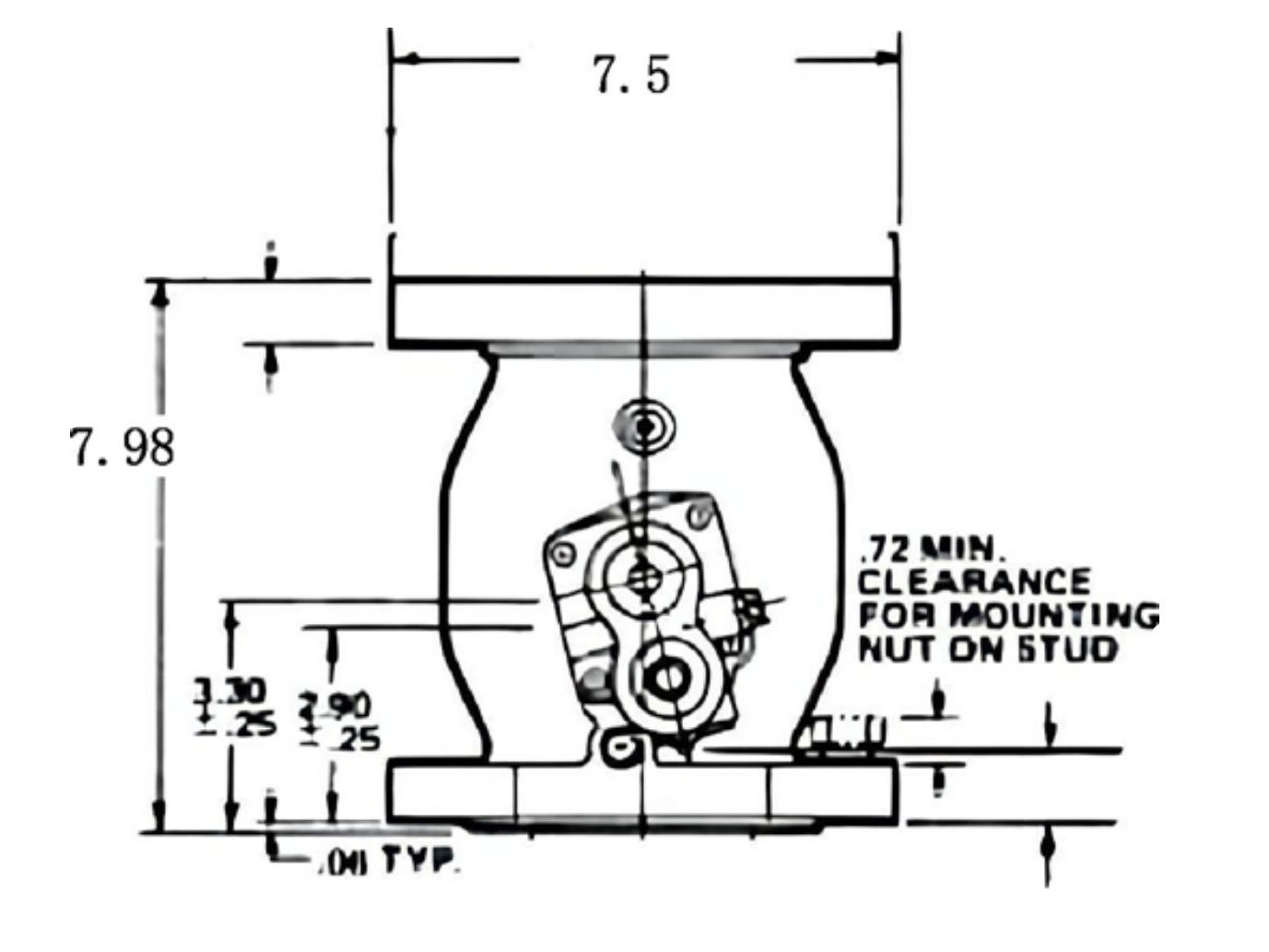

FPC300A, 3-х дюймовый регулятор давления инлайн

3-дюймовый регулирующий клапан (инлайн) обеспечивает три режима работы для управления потоком жидкости в системе регулирования давления. Контроль давления — в этом режиме клапан работает на основе эталонного давления воздуха. Для осуществления контроля должен быть обеспечен источник давления воздуха. Это эталонное давление обычно несколько выше желаемого управляющего давления. Разница между эталонным и управляющим давлением называется «смещением».

Клапан системы Дэдман — в режиме клапана Дэдман при сбросе эталонного давления, сервопривод производит автоматическое закрытие клапана.

Реакция на закрытие клапана самолета — в этом режиме повышение давления ниже по потоку, вызванное закрытием клапана самолета, вызывает закрытие клапана и предотвращает гидравлический удар в системе.

3-дюймовый клапан регулирования давления имеет корпус, фланец и поршень из алюминиевого сплава. Он работает при заданном давлении воздуха 25 фунтов на квадратный дюйм. Типичный клапан имеет 3-дюймовый фланец, ASA 150, воздушную настройку со смещением 25 фунтов на квадратный дюйм.

Установленное на заводе время открытия составляет от 22 до 32 секунд при давлении на входе 90 фунтов на квадратный дюйм. Чтобы отрегулировать этот параметр, снимите винт и шайбу, расположенные на стороне узла сервопривода напротив портов ВОЗДУХА и ТОПЛИВА, ближайших к сопрягаемым поверхностям узла сервопривода и корпуса главного клапана.

Для настройки давления. Подайте давление воздуха и давление на входе и установите скорость потока. Снимите винт и шайбу с торцевой крышки узла сервопривода, ближайшей к выпускному отверстию клапана. С помощью шестигранного ключа отрегулируйте требуемое давление смещения. (Поворот регулировочного винта по часовой стрелке увеличивает давление смещения. Снижает управляющее давление, если эталонное давление воздуха постоянно. После окончательной регулировки замените винт и шайбу.

Ключевые особенности - Давление на входе в основной поток до 200 фунтов на квадратный дюйм.

• Регулируемое давление на выходе от 15 до 75 фунтов на квадратный дюйм.

• Смещение, разность давления 25 фунтов на квадратный дюйм

• Перепад давления 4,0 фунта на кв. дюйм при 400 галлонах в минуту.

• Открытие регулируется от 10 до 50 секунд

• Закрывается при сбросе эталонного давления (системой Дэдман) за 0,3 секунды или при закрытии клапана самолета (гидроудара) за 0,75 секунды.

 •  Диапазон рабочих температур -40~70 градусов C.
