Катушка заземляющего кабеля

При перекачивании легковоспламеняющихся жидкостей или порошкообразных материалов с высокой скоростью необходимо обеспечить надёжное электрическое соединение между всеми элементами системы. Такое соединение, или уравнивание потенциалов, снижает риск возникновения опасных искровых разрядов статического электричества, которые могут привести к взрыву.

Традиционно для этого используется зажим заземления с кабелем, установленный на катушке с электропроводящей конструкцией.

Надёжное электрическое соединение

Катушка имеет увеличенный срок службы и может легко проходить полное техническое обслуживание и восстановление.

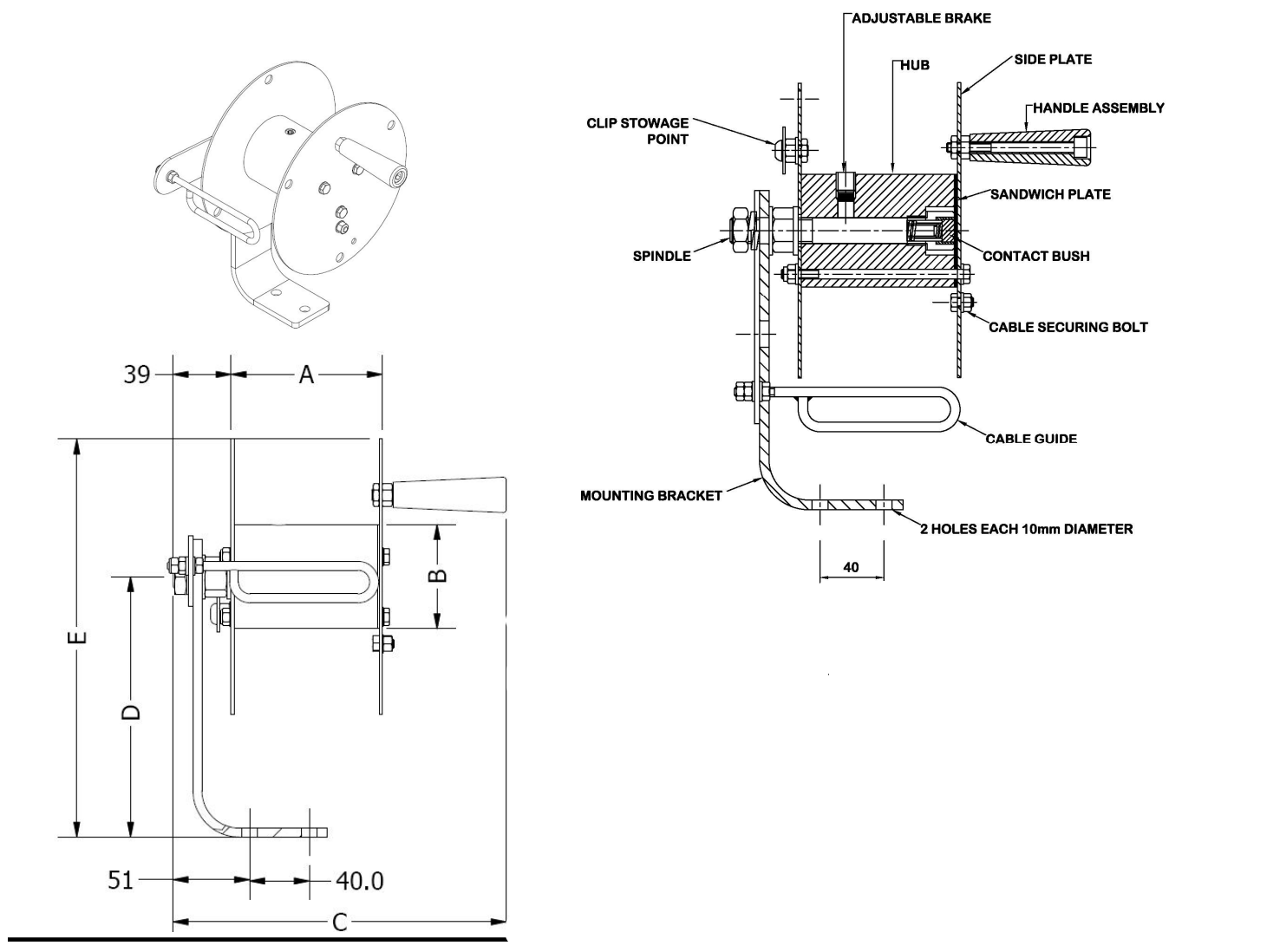

В отличие от традиционных конструкций, электрический контакт здесь не зависит от соединения между ступицей и валом. Внутри катушки установлен подпружиненный графитовый контактный элемент, соединённый с валом и непосредственно прижатый к латунной контактной пластине, закреплённой на боковой стенке катушки. Такая конструкция обеспечивает надёжный электрический контакт по всей площади соединения.

Поскольку ступица больше не участвует в передаче электрического сигнала, она изготовлена из жёсткого ПВХ, который выполняет функцию практически необслуживаемого подшипника. Все остальные основные элементы конструкции изготовлены из нержавеющей стали.

Для хранения зажима предусмотрено специальное крепление, которое предотвращает его потерю и случайное разматывание кабеля во время движения транспортного средства.

Два варианта длины кабеля

Катушка заземляющего кабеля выпускается в двух размерах:

• для кабеля длиной до 15 м;
• для кабеля длиной до 40 м.

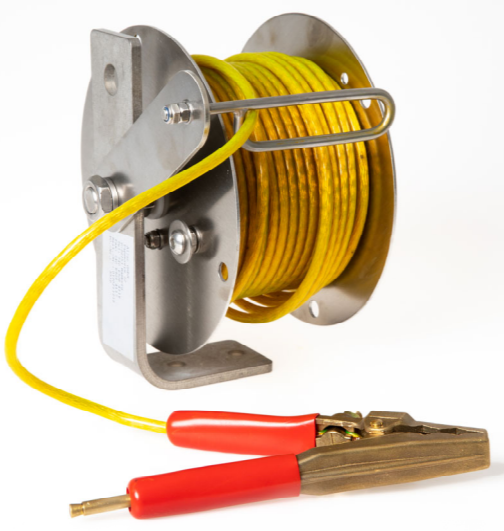

Катушка комплектуется усиленным изолированным латунным зажимом и кабелем необходимой длины.

Стандартный кабель — медная оплётка 16 × 8 × 0,2 мм с прозрачной изоляцией из ПВХ.

Удобство и безопасность эксплуатации

Катушка оснащена регулируемым фрикционным тормозом, который предотвращает чрезмерное вращение и неконтролируемое разматывание кабеля.

Дополнительно может быть установлена регулируемая направляющая кабеля. Она позволяет вытягивать кабель под острым углом, не допуская его контакта с боковыми стенками катушки.

Катушка заземляющего кабеля прошла оценку рисков в соответствии с требованиями директив ЕС и гармонизированных стандартов, включая директиву ATEX 94/9/EC для эксплуатации во взрывоопасных зонах. Изделие имеет маркировку CE.

Цена по запросу.
