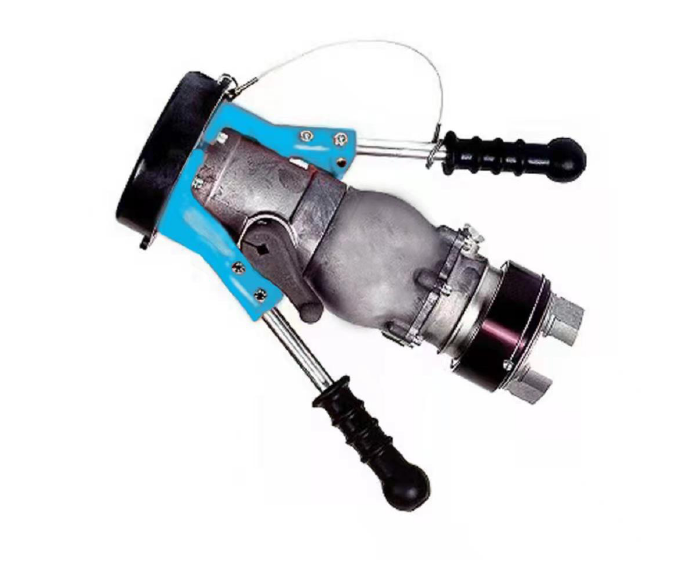

Наконечник нижней заправки серии FN25

Описание

  • Изготовлен в соответствии со спецификациями AS5877.

  • Уникальная внутренняя защитная блокировка встроена в тарельчатый клапан, который нельзя открыть, пока он не будет зацеплен с переходником для заправки авиационным топливом, и нельзя закрыть, пока он не будет отсоединен от переходника.

  • Модель подходит для заправки всех современных типов самолетов.

  • Доступны клапан регулирования давления на конце шланга на 45 фунтов на квадратный дюйм и независимый шарнир для облегчения соединения (базовая комплектация). В эту конфигурацию входят пылезащитный колпачок, соединительный кабель, сетчатый фильтр 100 меш, вакуумный предохранительный клапан.

  • Регулирующий клапан на конце шланга (HECV) предназначен для ограничения давления на выходе.

  • Управляющее давление является функцией главной пружины, которая нагружает тарелку.


Основные характеристики

  • Подходит для всех современных типов самолетов

  • Прочный и легкий

  • Стандартные сменные велосипедные рукоятки и захваты для простоты эксплуатации.

  • Диапазон рабочих температур -50 /+70C.

  • Более легкий поворот для соединения шлангов

  • Независимость от быстроразъемного соединения.

Технические характеристики

  • Максимальное давление: 1,03 мПа (150 psi)

  • Испытательное давление: 1,55 мПа (225 psi)

  • Перепад давления с быстроразъемным соединением и сетчатым фильтром

  • 100 при 1895 л/мин, 0,103 МПа (15 фунтов на кв. дюйм)

  • Макс. Расход: 2275 л/мин

Рабочая температура

  • Специальное уплотнение для рабочих температур до -50C и до 70C.

Материал

Материалами, контактирующими с топливом, являются алюминиевый сплав, нержавеющая сталь, ПТФЭ, Витон и каучук с высоким содержанием нитрила.

Вес

  • ННЗ в сборе, регулятор давления и легким быстроразъемным соединение 5,30 кг

  • ННЗ в сборе 2,05 кг

  • Соединитель шланга в сборе 0,64 кг

  • Регулятор давления/адаптер 1,58 кг

Размеры

  • ННЗ в сборе, регулятор давления и быстроразъемное соединение 370 мм (14,6 дюйма)
